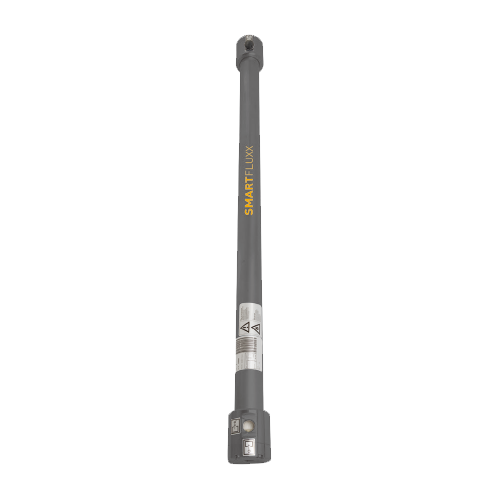

SmartFluxx SA 1508 氮气膜分离模块
产品优势
出厂前完成膜老化预处理
氮气系统所需膜模块更少
节能效果显著、安装方便
技术规格
性能数据
| 纯度% | 典型氮气流量 m³/hr | |||||
| 99.5 | 99 | 98 | 97 | 96 | 95 | |
| 4 barg （58 psig） |
2.8 （1.6） |
4.0 (2.4) |
5.7 (3.4) |
7.1 (4.2） |
9.5 （5.6） |
10.9 （6.4） |
| 5 barg （72.5 psig） |
3.7 (2.2) |
5.3 (3.1) |
7.9 (4.6) |
10.2 （6） |
12.8 （7.5） |
15.2 （8.9） |
| 6 barg （87 psig） |
4.7 (2.8) |
7.0 (4.1) |
10.2 (6) |
13 （7.7） |
15.7 （9.2） |
20.5 （12.1） |
| 7 barg （101.5 psig） |
6.1 (3.6) |
8.5 (5) |
12.3 (7.2) |
16.5 （9.7） |
19.5 （11.5） |
24.3 （14.3） |
| 8 barg （116 psig） |
6.9 (4.1) |
9.7 (5.7) |
14.3 (8.4) |
19.2 （11.3） |
23.3 （13.7） |
28.1 （16.5） |
| 9 barg （130.5 psig） |
7.8 (4.6) |
11.1 (6.5) |
17 (10) |
21.2 （12.4） |
27 （15.9） |
32.2 （19） |
| 10 barg （145 psig） |
8.6 (5.1) |
12.6 (7.4) |
18.5 (10.9) |
23.3 （13.7） |
30.2 （17.8） |
37.4 （22） |
| 11 barg （159.5 psig） |
9.6 (5.7) |
14.2 (8.4) |
20.7(12.2) | 25.4 （14.9） |
33 （19.4） |
41 （24.1） |
| 12 barg （174 psig） |
10.5 (6.2) |
15.2 (8.9) |
22.9 (13.5) |
28.5 （16.7） |
36.6 （21.5） |
45.6 （26.8） |
| 13 barg （188.5 psig） |
11.3 (6.7) |
16.3 (9.6) |
24.9 (14.7) |
31.6 （18.5） |
39.5 （23.2） |
48.8 （28.7） |
| 纯度% | 在氮气流量下的典型原料空气消耗量 m³/hr | |||||
| 99.5 | 99 | 98 | 97 | 96 | 95 | |
| 4 barg （58 psig） |
21 （12） |
21 （12） |
22 （13） |
22 （13） |
26 （15） |
27 （16） |
| 5 barg （72.5 psig） |
24 （14） |
26 （15） |
29 （17） |
31 （18） |
34 （20） |
36 （21） |
| 6 barg （87 psig） |
29 （17） |
33 （19） |
36 （21） |
38 （22） |
41 （24） |
48 （28） |
| 7 barg （101.5 psig） |
36 （21） |
38 （22） |
41 （24） |
48 （28） |
50 （29） |
56 （33） |
| 8 barg （116 psig） |
38 （22） |
42 （25） |
47 （28） |
56 （33） |
58 （34） |
63 （37） |
| 9 barg （130.5 psig） |
44 （26） |
48 （28） |
55 （32） |
62 （36） |
67 （39） |
72 （42） |
| 10 barg （145 psig） |
50 （29） |
56 （33） |
61 （36） |
68 （40） |
75 （44） |
84 （49） |
| 11 barg （159.5 psig） |
51 （30） |
60 （35） |
66 （39） |
74 （44） |
80 （47） |
91 （54） |
| 12 barg （174 psig） |
57 （34） |
65 （38） |
76 （45） |
83 （49） |
92 （54） |
103 （61） |
| 13 barg （188.5 psig） |
66 （39） |
72 （42） |
85 （50） |
92 （54） |
101 （59） |
113 （67） |
纯度处的最大压降 <0.2 bar
括号内的值为英制单位指示值
上述数据代表单个膜组件的典型性能。实际性能可能因进气压力、温度等因素而异。
立方米/小时(m/hr) 指在 1013 mbar(绝对压力)和 20°℃ 条件下的流量。
环境条件
| 环境温度 | +2℃~+50℃ | ||
| 环境压力 | 大气压 | ||
| 空气质量 | 无污染物的清洁空气 |
机械设计-外壳
| 设计压力 | 15barg（217 psig） | ||
| 设计温度 | 65℃（149℉） |
进气条件
| 最大工作压力 | 10.0barg（表压） | ||
| 最小/最大工作温度 | +2℃/+50℃ | ||
| 最大油蒸汽温度 | ＜0.01mg/m³ | ||
| 颗粒物 | 经过0.01μm过滤精度过滤 | ||
| 相对湿度 | ＜100%（无冷凝） |
材料
| 外壳 | 钢 | ||
| 涂层 | ESPC至Ral7035（浅灰色） 干膜厚度：60μm |
流量修正
| 进气温度非20℃的氮气流量 | 使用公告S3.1.2403 | ||
| 进气温度非20℃的进气消耗量 | 使用公告S3.1.2403 |
重量、尺寸和连接
| 尺寸（H*φD） | 1655*114mm | ||
| 重量 | 6.8kg | ||
| 原料空气连接口 | G3/8”内螺纹，符合ISO228 | ||
| 富氮空气连接口 | G3/8”内螺纹，符合ISO228 | ||
| 常压富氧空气连接口 | G3/8”内螺纹，符合ISO228 | ||
| 尺寸图 | 参考K3.1.330 |
