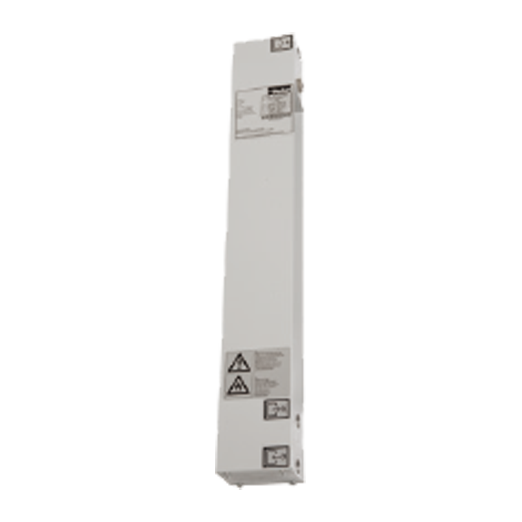

Oxy 604 氧气膜组件
产品优势
出厂前完成膜老化预处理
每个富集系统所需的膜组件更少
节能效果显著、安装方便
技术规格
性能数据
标准测试条件为7barg（表压），其他规格点仅供参考
| 氧气纯度% | 最低富氧流量 L/min | ||||||
| 28 | 30 | 32 | 34 | 36 | 38 | 40 | |
| 4 barg | 35.7 | 36.6 | 37.4 | 38.2 | 39 | 39.8 | - |
| 5 barg | 45.5 | 46.6 | 47.6 | 48.6 | 49.7 | 50.7 | 51.7 |
| 6 barg | 55.6 | 56.8 | 58.1 | 59.3 | 60.6 | 61.9 | 63.1 |
| 7 barg | 65.9 | 67.4 | 68.9 | 70.4 | 71.8 | 73.3 | 74.8 |
| 8 barg | 76.4 | 78.1 | 79.9 | 81.6 | 93.4 | 85.1 | 86.8 |
| 9 barg | 87.2 | 89.2 | 91.2 | 93.2 | 95.2 | 97.2 | 99.1 |
| 10 barg | 98.3 | 101 | 103 | 105 | 107 | 109 | 112 |
| 11 barg | 110 | 112 | 115 | 117 | 120 | 122 | 125 |
| 12 barg | 121 | 124 | 127 | 130 | 132 | 135 | 138 |
| 氧气纯度% | 在最低富氧流量下的原料空气消耗量 L/min | ||||||
| 28 | 30 | 32 | 34 | 36 | 38 | 40 | |
| 4 barg | 49.3 | 57.2 | 67.3 | 83.2 | 109 | 155 | - |
| 5 barg | 62.8 | 71.6 | 82.8 | 99.7 | 124 | 162 | 279 |
| 6 barg | 76.7 | 87.1 | 101 | 117 | 147 | 186 | 278 |
| 7 barg | 90.9 | 103 | 120 | 139 | 167 | 209 | 299 |
| 8 barg | 105 | 120 | 139 | 161 | 194 | 243 | 334 |
| 9 barg | 120 | 136 | 159 | 184 | 223 | 277 | 377 |
| 10 barg | 136 | 154 | 179 | 208 | 252 | 318 | 441 |
| 11 barg | 152 | 172 | 201 | 233 | 287 | 366 | 525 |
| 12 barg | 169 | 191 | 222 | 259 | 321 | 419 | 624 |
富氧空气以大气压排除。富氮空气流路的最大压降＜0.3barg。最大富氧流量=最小流量+30%。
升/分钟（l/min）指在1013mbarg（绝对压力）和20℃条件下的流量。
环境条件
| 环境温度 | +2℃~+50℃ | ||
| 环境压力 | 大气压 | ||
| 空气质量 | 无污染物的清洁空气 |
材料
| 外壳 | 钢 | ||
| 管体 | 铝 | ||
| 涂层（外壳） | ESPC至Ral7035（浅灰色） | ||
| 涂层（管体） | 无 |
原料空气条件
| 最大工作压力 | 13.0barg** | ||
| 最小/最大工作温度 | +2℃~+50℃ | ||
| 最大油蒸汽温度 | ＜0.01mg/m³ | ||
| 颗粒物 | 经过0.01μm过滤精度过滤 | ||
| 相对湿度 | ＜100%（无冷凝） |
重量、尺寸和连接
| 尺寸（H*W*D） | 757*80*63mm | ||
| 重量 | 3.2kg | ||
| 原料空气连接口 | G3/8”内螺纹，符合ISO228 | ||
| 富氮空气连接口 | G3/8”内螺纹，符合ISO228 | ||
| 常压富氧空气连接口 | G3/8”内螺纹，符合ISO228 | ||
| 尺寸图 | 参考K3.1.344 |
流量修正
| 进气温度非20℃的氮气流量 | 使用公告S3.1.085* | ||
| 进气温度非20℃的进气消耗量 | 使用公告S3.1.085* |
