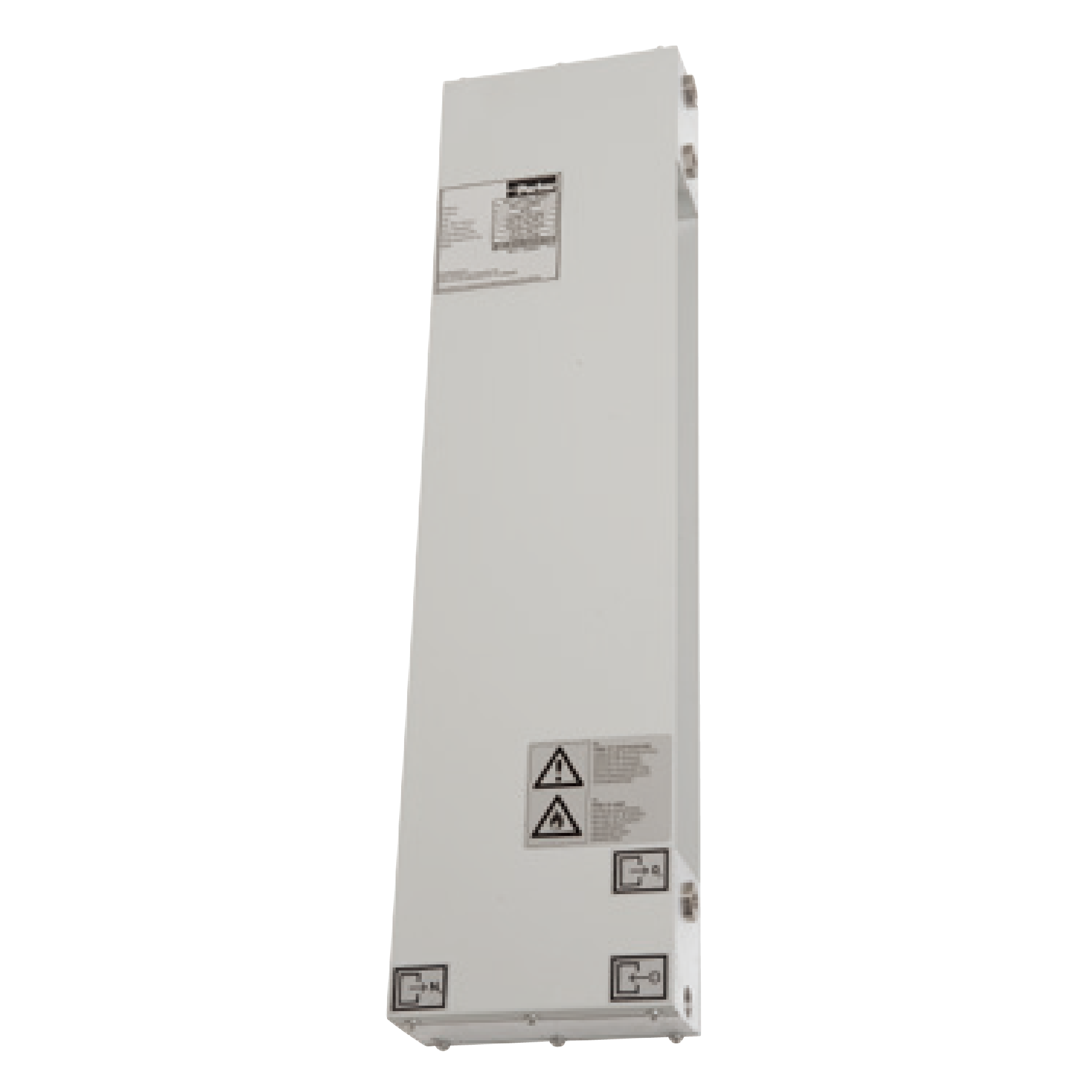

HiFluxx DT604 氮气膜分离模块
产品优势
出厂前完成膜老化预处理
氮气系统所需膜模块更少
节能效果显著、安装方便
技术规格
性能数据基于20℃的进气温度和1013mbar的环境压力
| 氮气纯度% | 最小氮气流量m³/hr | |||||
| 99.5 | 99 | 98 | 97 | 96 | 95 | |
| 4 barg | 0.76 | 1.13 | 1.69 | 2.23 | 2.76 | 3.36 |
| 5 barg | 0.95 | 1.41 | 2.12 | 2.78 | 3.46 | 4.19 |
| 6 barg | 1.19 | 1.77 | 2.67 | 3.35 | 4.37 | 5.27 |
| 7 barg | 1.39 | 2.07 | 3.11 | 3.91 | 5.09 | 6.15 |
| 8 barg | 1.59 | 2.36 | 3.56 | 4.46 | 5.82 | 7.03 |
| 9 barg | 1.75 | 2.63 | 4.03 | 5.30 | 6.60 | 8.00 |
| 10 barg | 1.99 | 2.95 | 4.45 | 5.58 | 7.28 | 8.79 |
最大压力降 < 0.8 bar。
最大氮气流量 = 最小流量 + 10%

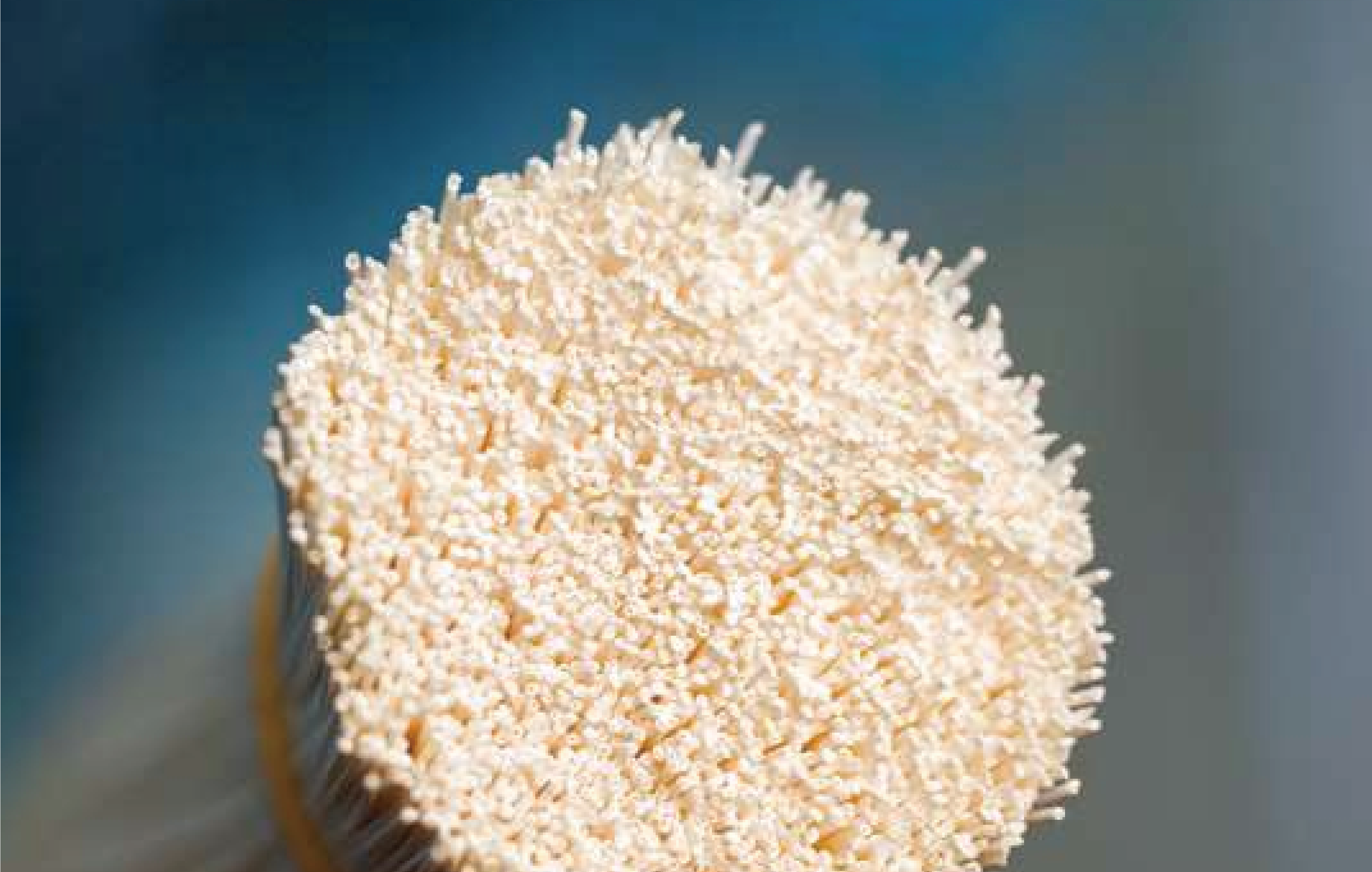

注释 1： Parker膜分离技术将氧气从加压空气中分离出来。产品气的成分通过测量残余氧含量来确定。氮气含量通过从 100% 中减去残余氧含量计算得出。空气由氮气 (78.1%)、氧气 (20.9%)、氩气 (0.9%)、二氧化碳 (0.03%) 和一些微量惰性气体组成。请注意，通常所谓的氮气含量实际上是惰性气体含量。
注释 2： m³/hr 是指在 1013 mbar（绝压）和 20°C 条件下的流量。
环境条件
| 环境温度 | +2℃~+45℃ | ||
| 环境压力 | 大气压 | ||
| 空气质量 | 无污染的清洁空气 |
材料
| 外壳 | 铝合金 |
进气条件
| 最大工作压力 | 10.0barg（表压） | ||
| 最小/最大操作温度 | +2℃/+45℃ | ||
| 最大油蒸汽温度 | ＜0.01mg/m³ | ||
| 颗粒物 | 经过0.01μm过滤精度过滤 | ||
| 相对湿度 | ＜100%（无冷凝） |
重量、尺寸和连接
| 尺寸（H*W*D) | 758*145*63mm | ||
| 重量 | 6.0kg | ||
| 进气/出气连接口 | G3/8”内螺纹 | ||
| 排气口 | G3/8”内螺纹 | ||
| 尺寸图 | 参考K3.1.350 |
流量修正
| 进气温度非20℃时的氮气量 | 使用公告S3.1.059* | ||
| 进气温度非20℃时的进气消耗量 | 使用公告S3.1.059* |
