Product Advantages

Factory membrane ageing, pre-delivery

Less membrane modules needed per enrichment system

Flexible mounting arrangements

Technical specifications

Performance data

Purity%	Typical Nitrogen flow rate in m³/hr (SCFM)
Purity%	99.5	99	98	97	96	95
4 barg （58 psig）	2.8 （1.6）	4.0 (2.4)	5.7 (3.4)	7.1 (4.2）	9.5 （5.6）	10.9 （6.4）
5 barg （72.5 psig）	3.7 (2.2)	5.3 (3.1)	7.9 (4.6)	10.2 （6）	12.8 （7.5）	15.2 （8.9）
6 barg （87 psig）	4.7 (2.8)	7.0 (4.1)	10.2 (6)	13 （7.7）	15.7 （9.2）	20.5 （12.1）
7 barg （101.5 psig）	6.1 (3.6)	8.5 (5)	12.3 (7.2)	16.5 （9.7）	19.5 （11.5）	24.3 （14.3）
8 barg （116 psig）	6.9 (4.1)	9.7 (5.7)	14.3 (8.4)	19.2 （11.3）	23.3 （13.7）	28.1 （16.5）
9 barg （130.5 psig）	7.8 (4.6)	11.1 (6.5)	17 (10)	21.2 （12.4）	27 （15.9）	32.2 （19）
10 barg （145 psig）	8.6 (5.1)	12.6 (7.4)	18.5 (10.9)	23.3 （13.7）	30.2 （17.8）	37.4 （22）
11 barg （159.5 psig）	9.6 (5.7)	14.2 (8.4)	20.7 (12.2)	25.4 （14.9）	33 （19.4）	41 （24.1）
12 barg （174 psig）	10.5 (6.2)	15.2 (8.9)	22.9 (13.5)	28.5 （16.7）	36.6 （21.5）	45.6 （26.8）
13 barg （188.5 psig）	11.3 (6.7)	16.3 (9.6)	24.9 (14.7)	31.6 （18.5）	39.5 （23.2）	48.8 （28.7）

Purity%	Typical Feed-air consumption at nitrogen flow rate in m³/hr
Purity%	99.5	99	98	97	96	95
4 barg （58 psig）	21 （12）	21 （12）	22 （13）	22 （13）	26 （15）	27 （16）
5 barg （72.5 psig）	24 （14）	26 （15）	29 （17）	31 （18）	34 （20）	36 （21）
6 barg （87 psig）	29 （17）	33 （19）	36 （21）	38 （22）	41 （24）	48 （28）
7 barg （101.5 psig）	36 （21）	38 （22）	41 （24）	48 （28）	50 （29）	56 （33）
8 barg （116 psig）	38 （22）	42 （25）	47 （28）	56 （33）	58 （34）	63 （37）
9 barg （130.5 psig）	44 （26）	48 （28）	55 （32）	62 （36）	67 （39）	72 （42）
10 barg （145 psig）	50 （29）	56 （33）	61 （36）	68 （40）	75 （44）	84 （49）
11 barg （159.5 psig）	51 （30）	60 （35）	66 （39）	74 （44）	80 （47）	91 （54）
12 barg （174 psig）	57 （34）	65 （38）	76 （45）	83 （49）	92 （54）	103 （61）
13 barg （188.5 psig）	66 （39）	72 （42）	85 （50）	92 （54）	101 （59）	113 （67）

Maximum pressure drop at Purity <0.2 bar

Values between brackets are indicative of imperial values
1)The above dala represenlsthe typical performance of a single membrane module. Actual perfomance can vany depending on factors such as feed a presure and temperature Please contact your Parker go to person for actual perfomance infomation to meet your application's requirements.

2)m³/hr refers to conditions at 1013 mbar(a) and 20°C
For purities >99.5% please contact Parker

Ambient Conditions

Ambient temperature		+2℃~+50℃
Ambient pressure		atmospheric
Air quality		clean air without contaminants

Mechanical Design Housing

Design pressure		15barg（217 psig）
Design temperature		65℃（149℉）

Membrane ambient and operating conditions are lower

Operating Conditions Feed-air

		Maximum operating pressure	13.0barg 190 (psig)
		Min./Max. operating temperature	+2℃~+50℃(+36℉ to 122℉）
		Maximum oil vapour contene	＜0.01mg/m³（＜0.01 ppm）
		Particles	filtered at 0.01 μm cut off
		Relative humidity	＜100%（non condensing）

Material

Housing		Aluminum
Coating		ESPC to Ral7035（Quartz Grey） Dry Film Thickness：60μm

Flow Rate Corrections

		Nitrogen flow rate at feed temperatures other than 20°C	Use bulletin S3.1.240*
		Feed-air consumption at feed-air temperatures other than 20℃	Use bulletin S3.1.240*

Weight，Dimensions and Connections

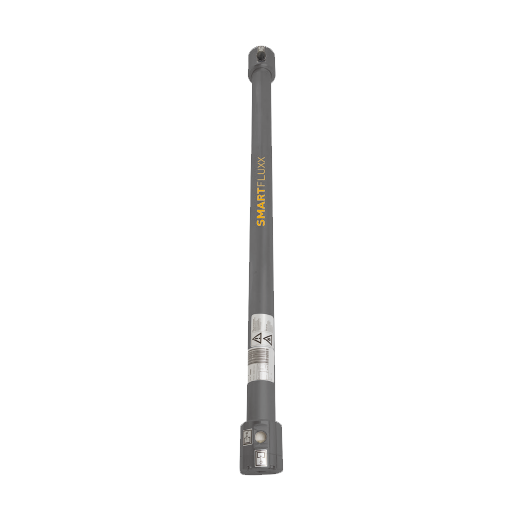

Dimensions（H*φD）		1655*114mm
Weight		6.8kg
Connection feed-air		G3/8”female to ISO 228
Connection nitrogen enriched air		G3/8”female to ISO 228
Connection oxygen enriched air at atmospheric pressure		G3/8”female to ISO 228
Dimensional drawing		Refer to K3.1.330
